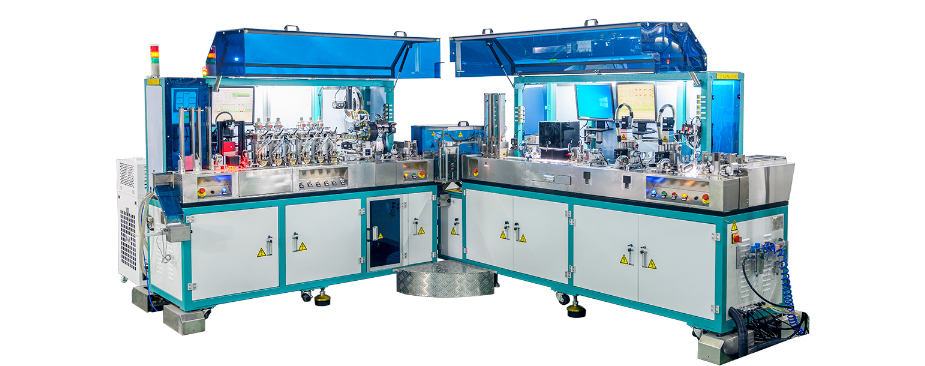

ACF工艺铣槽封装机用于银行双界面卡ACF工艺铣槽、芯片封装,设备采用联线设计,具有铣槽精度高,铣槽深度柔性可控、封装精准牢固、设备产能高、界面优化、调试维护方便等特点,是ACF工艺智能卡生产的的主流设备,已在全球部署超过100台套。





其中铣槽机配置为:

2 X 水平发卡----每个可放500张卡,总共放1000张

1 X 卡片方向检测

2 X 厚度检测

2 X 铣槽工位

2 X 清洁工位

2 X 抽样

2 X 深度检测----对第一层槽进行检测,检测精度+/-1um

2 X 铜线铣槽质量检测----检测漆包线是否铣破同时铜线没有被铣坏

2 X 天线导通检测----检测天线闭环导通性

2 X 自动收发卡料盒--- 每个可收500张卡片,总共可收1000张, 具备自动收卡及发卡功能

2 X 废卡盒



其中封装机配置为:

1 X 水平发卡---可放1000张卡

1 X  重卡检测

1 X 槽位检测----检测卡片是否已经铣槽

2 X 槽位预热----对第一层槽进行预热来加强ACF的粘合度

1 X 滴胶工位----可选配置

2 X 芯片冲切----复合模具方便切换不同芯片产品的生产;芯片冲切精度:± 50μm,Cpk>1.33;冲切冷却系统以及自动吸屑功能

1 X 芯片封装/植入----芯片搬运过程中预热功能确保ACF胶带更好粘合;封装精度可达±0.01mm

1 X 模块检测----确保热压时芯片没有飞离槽位

4 X 热压工位

2 X 冷压工位---根据产品可直接用于热压

1 X 芯片高度检测----检测精度+/-3um

1 X  视觉检测----芯片位置监控;废芯片孔检测;脏污检测(较大污点)

1 X  ATR检测

1 X ATS检测

2 X 收卡工位----每个可收500张卡,总共1000张卡容量;自动收发卡功能

产能: 5000 UPH (ACF卡)
卡片尺寸: 85.6mm x 54mm x 0.8mm
卡片材料: ABS, PVC, ABS+PVC
功率: 10KW
电源: AC220V 50/60HZ
外形尺寸 :2500mm x 1750mm x 1750mm
总重量: 1100kg




* 生产的AFC卡片粘合度及导通性良好,产品良率高。
* 设备PC控制,光机电气一体化设计。
* 发卡模块采用真空系统,
* 卡传感系统能够检测重卡和缺卡。
* 机器采用机械定位系统,定位精度高于传统气缸系统。
* 高速主轴电机采用水冷系统。
* 多轴伺服联动系统控制X、Y、Z运动,X-Y轴精度:±0.015mm,Z轴精度:±0.01mm,平面度精度:±1.005mm。
* 配置自主专利设计铣槽深度检测模块,智能反馈。
* 所有元器件均采用国际知名品牌,确保机器的高质量。
* 6P和8P芯片冲压模块组合在一起,不同尺寸模具组合易于更换。
* 设备配备了OCR、 ATR & ATS、电路导通、芯片高度等检测系统。
